數控加工中心的壯舉，五軸加工中心的切削優勢

文章出處：成海加工中心發表時間：2020-06-05 15:27:25

五軸加工中心是一種科技含量高、精度準確的機械加工設備，專門用于加工復雜曲面。五軸數控加工中心的誕生使工業制造業的水平上升了一個新臺階，對一個國家的航空航天、軍事科研、精密器械、醫療設備等行業的制造研發有著舉足輕重的意義。

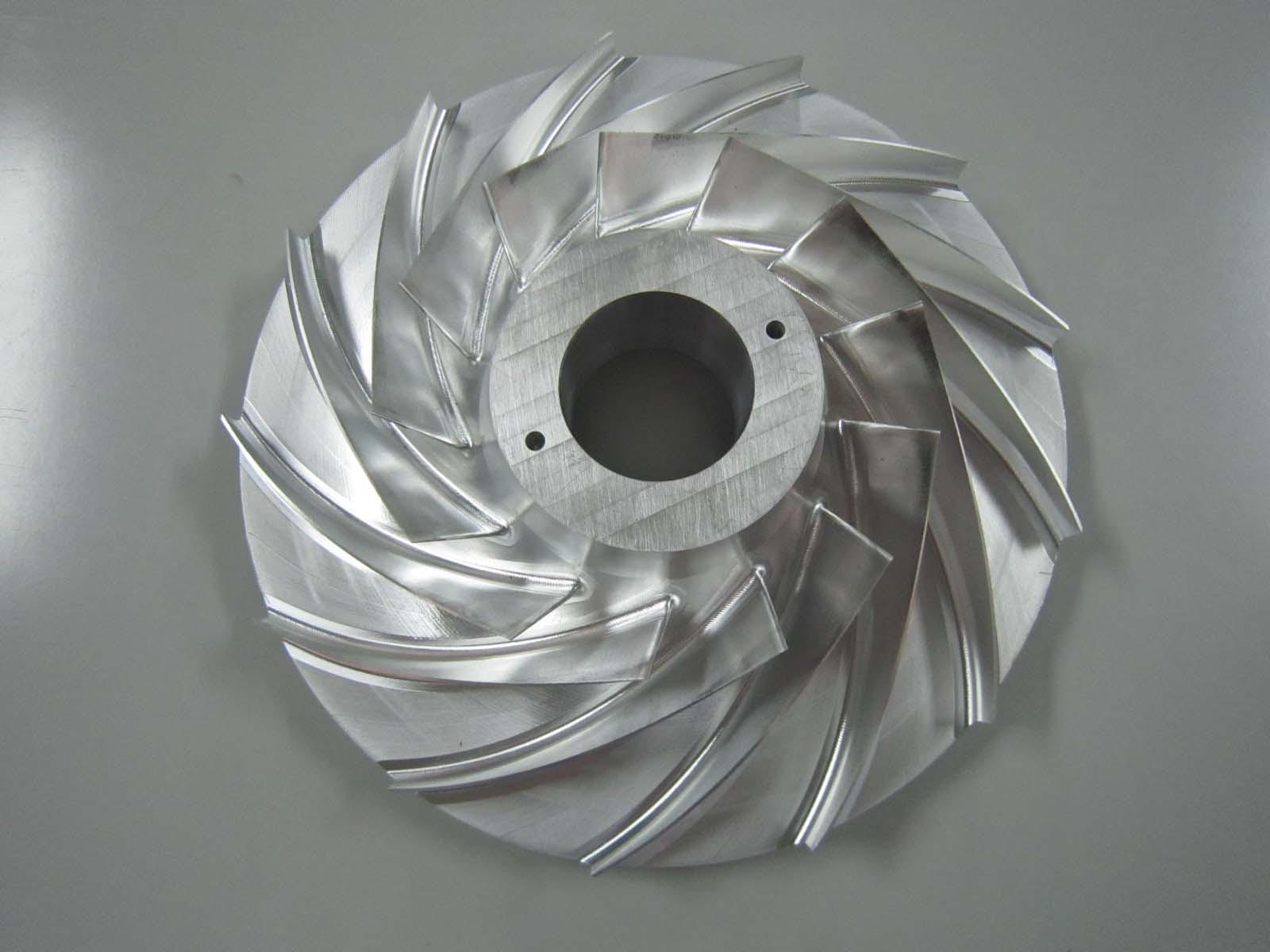

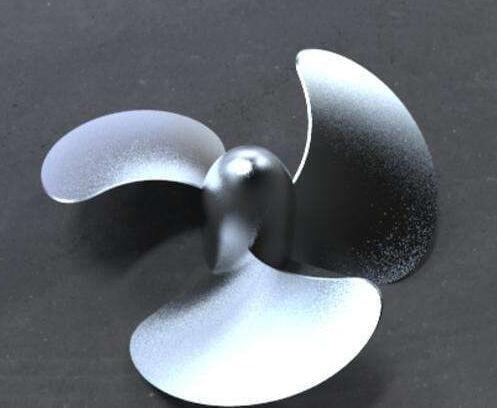

為什么五軸數控加工中心如此重要？那是因為目前五軸數控加工中心是生產機械葉輪、葉片、輪船螺旋槳、汽輪發電機轉子、柴油機曲軸的有效途徑。近年來，國產五軸數控加工中心得到飛速發展，取得重大成就。我國自主研發的五軸聯動數控加工中心涉足航空主機制造領域。

五軸數控加工中心究竟好在哪里？

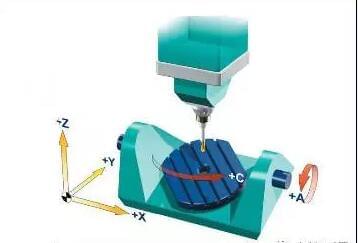

想要弄明白這個問題，不妨先做一個與傳統三軸數控加工中心的切削力對比。五軸數控加工中心是在傳統三軸加工中心X軸的基礎上通過添加旋轉軸來實現多軸聯動加工的。我們把圍繞X軸做旋轉運動的旋轉軸，定義為A旋轉軸。A軸的加工范圍在30°和負120°之間。A旋轉軸中間設置了一個回轉臺，回轉臺可以圍繞著Z軸做回轉運動，通常稱為C旋轉軸。C旋轉軸的工作范圍為360°回轉。這兩個旋轉軸的組合可以一次工件裝夾完成除安裝面以外其他面加工，最小分度值為0.001°，從而使加工面沒有一個死角。

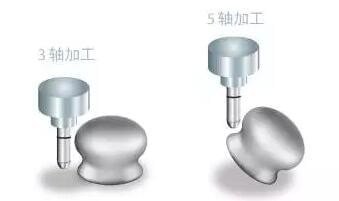

五軸數控加工中心在加工工件側面時，刀具長度要遠遠短于三軸加工中心的長度，使剛性和加工精度得以大幅提高。
