加工中心編程之G系列代碼

編程是加工中心操作的基礎，也是重中之重。而編程的源代碼眾多，程序復雜往往也是加工中心工作的重點難點。下面小編搜集整理了加工中心的G系列的代碼，讓我們一起來了解G系列代碼吧

G00 定位 (快速移動)

G01 直線切削

G02 順時針切圓弧 (CW，順時鐘)

G03 逆時針切圓弧 (CCW，逆時鐘)

G04 暫停 (Dwell)

G09 停于精確的位置

G20 英制輸入

G21 公制輸入

G22 內部行程限位 有效

G23 內部行程限位 無效

G27 檢查參考點返回

G28 參考點返回

G29 從參考點返回

G30 回到第二參考點

G32 切螺紋

G40 取消刀尖半徑偏置

G41 刀尖半徑偏置 (左側)

G42 刀尖半徑偏置 (右側)

G50 修改工件坐標；設置主軸最大的 RPM

G52 設置局部坐標系

G53 選擇機床坐標系

G70 精加工循環

G71 內外徑粗切循環

G72 臺階粗切循環

G73 成形重復循環

G74 Z 向步進鉆削

G75 X 向切槽

G76 切螺紋循環

G80 取消固定循環

G83 鉆孔循環

G84 攻絲循環

G85 正面鏜孔循環

G87 側面鉆孔循環

G88 側面攻絲循環

G89 側面鏜孔循環

G90 (內外直徑)切削循環

G92 切螺紋循環

G94 (臺階) 切削循環

G96 恒線速度控制

G97 恒線速度控制取消

G98 每分鐘進給率

G99 每轉進給率

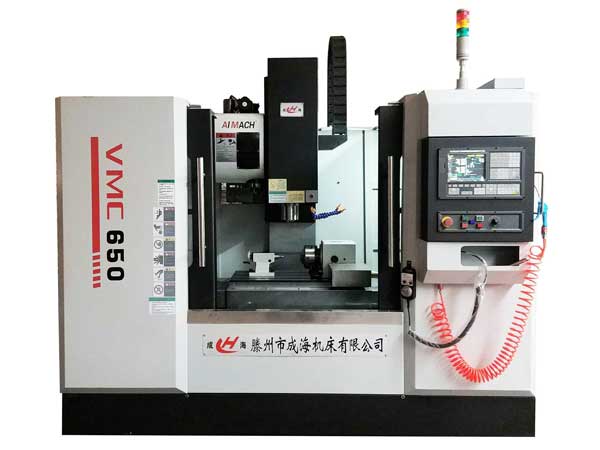

立式加工中心常用G代碼

以上是加工中心日常工作中實用的G系列代碼，如果您在加工中心操作中遇到編程方面的問題歡迎您隨時向我們咨詢，成海數控將竭盡全力為您服務。越是正規的企業售后和服務要做的更好，我們也要為中國機床領域做出自己的一份貢獻。
