加工中心編程實例教學—第四篇

通過上幾期的了解，相信看官大大對加工中心編程的常見加工類型有了新的掌握。今天給大家?guī)?lái)的是較為復雜的兩者加工類型，分別是旋轉加工和綜合零件加工。

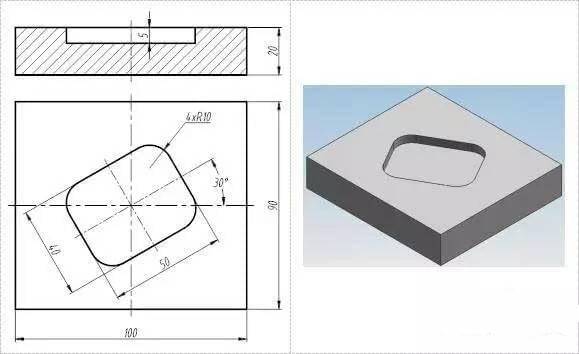

實例九 旋轉加工

參考程序：

O0001；

G54 G40；

G69；

M03 S700；

G68 X0 Y0 R30.0；

G00 X0 Y0；

Z50.0 M08；

Z5.0；

G01 Z-5.0 F50；

G41 D01 G01 X25.0 Y10.0 F100；

G03 X15.0 Y20.0 R10.0；

G01 X-15.0；

G03 X-25.0 Y10.0 R10.0；

G01 Y-10.0；

G03 X-15.0 Y-20.0 R10.0；

G01 X15.0；

G03 X25.0 Y-10.0 R10.0；

G01 X25.0 Y10.0；

G40 G01 X0 Y0；

G00 Z150.0 M09；

M30；

實例十 綜合零件加工

參考程序：

（1）正六邊形加工程序

O0001；

G90 G40 G21 G17 G94；

G91 G28 Z0；

G90 G54 M03 S400；

G00 X0 Y55.0；

Z5.0 M08；

G01 Z-6. F60；

G41 D01 G01 X0 Y29.0 F100；

X10.97；

G02 X19.63 Y24.0 R10.0；

G01 X30.60 Y5.0；

G02 Y-5.0 R10.0；

G01 X19.63 Y-24.0；

G02 X10.97 Y-29.0 R10.0；

G01 X-10.97；

G02 X-19.63 Y-24.0 R10.0；

G01 X-30.60 Y-5.0；

G02 Y5.0 R10.0；

G01 X-19.63 Y24.0；

G02 X-10.97 Y29.0 R10.0；

G01 X0；

G40 G01 X0 Y55.0；

G00 Z50.0 M09；

G91 G28 Z0；

M30；

（2）斜六邊形加工主程序

O0002；（主程序）

G90 G40 G21 G17 G94 G69；

G91 G28 Z0；

G90 G68 X0 Y0 R10.0；

M98 P0003；

G69；

G91 G28 Z0；

M30；

O0003；（子程序）

G90 G54 M03 S400；

G00 X0 Y40.0；

Z5.0 M08；

G01 Z-4. F60；

G41 D01 G01 X0 Y25.0 F100；

X10.97；

G02 X16.17 Y22.0 R6.0；

G01 X27.14 Y3.0；

G02 Y-3.0 R6.0；

G01 X16.17 Y-22.0；

G02 X10.97 Y-25.0 R6.0；

G01 X-10.97；

G02 X-16.17 Y-22.0 R6.0；

G01 X-27.14 Y-3.0；

G02 Y3.0 R6.0；

G01 X-16.17 Y22.0；

G02 X-10.97 Y25.0 R6.0；

G01 X0；

G40 G01 X0 Y40.0；

G00 Z50.0 M09；

M99；

（3）凹槽加工程序

O0004；（主程序）

G90 G40 G21 G17 G94；

G54 M03 S680；

GO0 X60 Y-50；

Z5.0 M08；

M98 P0005；

G51.1 X0 Y0 ；

M98 P0005；

G50.1 X0 Y0 ；

G0 Z100.0 M09；

M30

O0005；（子程序）

G00 X56.0 Y-46.0；

G01 Z-8.0 F50；

G41 D04 G01 X52.34 Y-33.55 F ；

X34.88 Y-19.58；

G3 X26.76 Y-29.73 R6.5；

G1 X41.94 Y-41.87；

G40 G01 X56.0 Y-46.0；

G00 Z5.0；

M99；

（4）孔加工程序

O0006；

G91 G28 Z0；

M06 T05；

G90 G40 G21 G17 G94 G15；

G54 M03 S1500；

GO0 X0 Y0；

G43 H05 G00 Z20.0；

G16 G00 X40.0 Y40.0；

G99 G81 Z-9.0 R5.0 F60；

G00 X40.0 Y210.0；

G98 G81 Z-9.0 R5.0 F60；

G15；

G91 G28 Z0；

M06 T06；

G90 G15 G54 M3 S500；

GO0 X0 Y0；

G43 H06 G00 Z20.0；

G16 G00 X40.0 Y40.0；

G99 G81 Z-20.0 R5.0 F60；

G00 X40.0 Y210.0；

G98 G81 Z-20.0 R5.0 F60；

G15；

G91 G28 Z0；

M06 T07；

G90 G15 G54 M03 S450；

GO0 X0 Y0；

G43 H07 G00 Z20.0；

G16 G00 X40.0 Y40.0；

G99 G81 Z-20.0 R5.0 F50；

G00 X40.0 Y210.0；

G98 G81 Z-20.0 R5.0 F50；

G15；

G91 G28 Z0；

M06 T08；

G90 G15 G54 M03 S500；

GO0 X0 Y0；

G43 H08 G00 Z20；

G16 G00 X40.0 Y40.0；

G99 G82 Z-10.0 R5.0 P2000 F60；

G00 X40.0 Y210.0；

G99 G82 Z-10.0 R5.0 P2000 F60；

G15；

G91 G28 Z0；

M06 T09；

G90 G15 G54 M03 S50；

GO0 X0 Y0；

G43 H09 G00 Z20.0；

G16 G00 X40.0 Y40.0；

G99 G85 Z-18.0 R5.0 F40；

G00 X40.0 Y210.0

G98 G85 Z-18.0 R5.0 F40；

G15；

G91 G28 Z0；

M30；
