加工中心第四軸的意義和作用
加工中心是指配有刀庫和自動換刀裝置,在一次裝卡工件后可實現多工序加工的數控機床,是加工能力很強的加工設備,主要體現在自動化加工能力強、復合加工能力好、加工范圍廣、適合加工曲面多輪廓復雜的工件等方面。最近幾年,加工中心技術不斷成熟,應用范圍也越來越廣泛。
但對于一些比較復雜的工件加工,普通的三軸加工中心已經不能滿足全部的加工需求,除了常規的X,Y和Z軸組合運動之外,往往還需要帶有X,Y和Z軸的圓周進給運動,這樣才能更好的完成此類工件的加工,這也就涉及到了加工中心的第四軸。

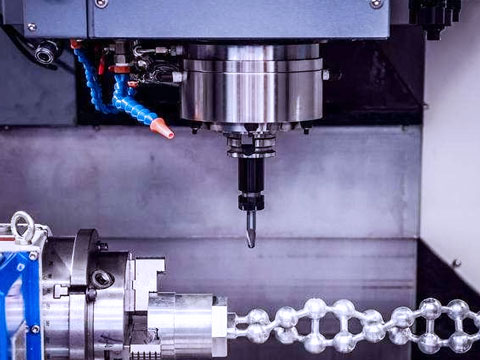

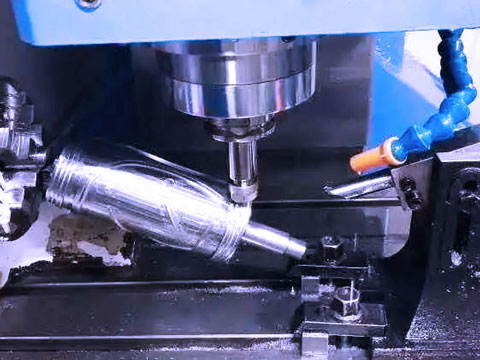

加工中心的第四軸也叫加工中心數控分度頭,是將工件夾持在卡盤上或兩頂尖間,并使其旋轉、分度和定位的機床附件,可以使刀具與工件之間產生角度偏移,即刀軸與工件表面法線成一個角度,從而完成三軸機床不能一次性加工完成的任務。
其作用簡單來說,就是進行進給分度和圓周方向的進給。進給分度,是指在非切削時,工件在360°范圍內進行分度旋轉或任意分度定位;工作臺圓周方向的進給運動,是指在立式加工中心進行切削時,與X、Y、Z三個坐標軸聯動,進行復雜曲面的加工,大大提高了工作效率。
第四軸的出現大大提高了加工中心的生產效率,減少了生產成本,縮短了生產時間,在這些便利條件下,有越來越多的企業在購入加工中心時,會特意觀察并選擇四軸加工中心,以滿足生產過程中的各方面加工需求。
如今市面上加工中心第四軸的常用規格有CNC-120R、CNC-170R、CNC-200R、CNC-250R、CNC-320R等,在650加工中心、850加工中心和1060加工中心等多(duo)種機型上(shang)都可進行安(an)裝,只(zhi)要(yao)和廠家進行型號和尺寸上(shang)的詳細(xi)溝通即可,配置(zhi)不同,價(jia)格也存(cun)在(zai)很大差異,需要(yao)買家根據預算酌(zhuo)情選擇。
