加工中心重要零部件-主軸單元防水詳講

加工中心在工作的過程中，刀具切削工件就會產生高溫高熱。為了降低刀具切削溫度，通常加工中心的主軸出水功能會使用切削液來進行刀具降溫。但是切削時的高速旋轉以及液體的蒸騰作用，很容易引起切削液水汽進入加工中心的主軸單元結構內部，損壞加工中心機主軸內部的軸承，最后結果使得加工中心主軸使用壽命縮短。如果發生在整個加工過程中，則會容易引起傷害事故的發生。

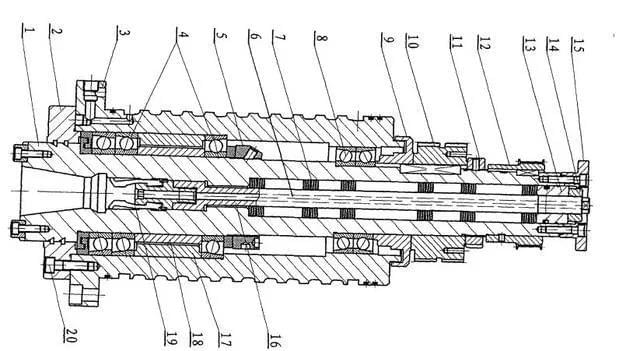

我們先來了解一下主軸單元的結構設計

1、軸芯

2、前端蓋

3、軸座

4、電軸承

5、第一鎖緊螺母6、通孔

7、碟簧

8、7012C 軸承

9、防塵蓋

10、第一圓弧齒帶輪

11、第二鎖緊螺母

12、第二圓弧齒帶輪

13、螺母

14、第三鎖緊螺母

15、后端蓋

16、頂桿

17、第一隔套

18、第二隔套

19、四瓣爪

20、螺栓

為了防止加工中心主軸單元進水這一問題，主軸兩段可以采用多種復雜密封結構，不論主軸是在靜止后者做切削運動的情況下，都能夠有效防止切削液的進入，從而確保主軸內部零件的使用壽命。在主軸的前端蓋上設有排水孔，水平安裝時要將排水孔朝下。產品的前法蘭上設計配有氣幕保護接口。我們使用時將通過干燥過濾后的壓縮空氣接入，更能有效防止水汽或者粉塵的入侵，不使用氣幕保護接口時，請不要將螺絲擰出。
