數控加工中心編程必會的工件畫圖技巧

數控加工中心不論是給客戶試件還是訂單的實際生產，都需要提前繪制好零件圖紙。零件圖紙繪制的是否準確，將直接影響機器和被加工零部件的性能。小編整理了成海機床最常用的零件圖繪制方法，來給大家講解零件圖紙的繪制技巧。

在繪制零件圖紙前，先要了解零件的名稱、功能以及它所處在機器或部件中的位置和裝配連接關系。在弄清零件結構形狀的前提下，再結合工作位置和加工位置，結合零件的表達特點確定合適的加工方案。

在選定加工方案后，應該注意識圖數量和表達數量的恰當。對于虛線，應該考慮盡量減少在滿足表達清楚零件各部分形狀的前提下，力求表達簡潔，視圖數量恰到好處，盡可能避免重復表達。根據零件的內外結構形狀，每個視圖的表達都應有其側重點和目的，主體結構與局部結構的表達也要分明。同時，需考慮圖形的合理布局，如基本視圖按規定方式配置等。

繪制草圖

所謂草圖，一般是指徒手畫的零件圖紙。它是畫零件正規圖紙和部件測繪時畫裝配圖的重要參考依據。畫草圖時最好使用方格紙，方便定出主要視圖的位置線，如主要軸線、中心線和作圖基準線等。先畫主要結構的輪廓線，后畫次要結構的輪廓線。每個結構的相關視圖應聯系起來畫，以符合投影特性。畫完以后檢查、修正全圖，擦掉不必要的圖線；確定三個方向的尺寸基準，畫出所有尺寸的尺寸界線、尺寸線和尺寸箭頭；畫剖面線。在完成零件草圖的基礎上，結合生產實際情況和加工工藝經驗特點，先對零件草圖進行全面校核，卻確認無誤后再繪制零件正式圖紙。

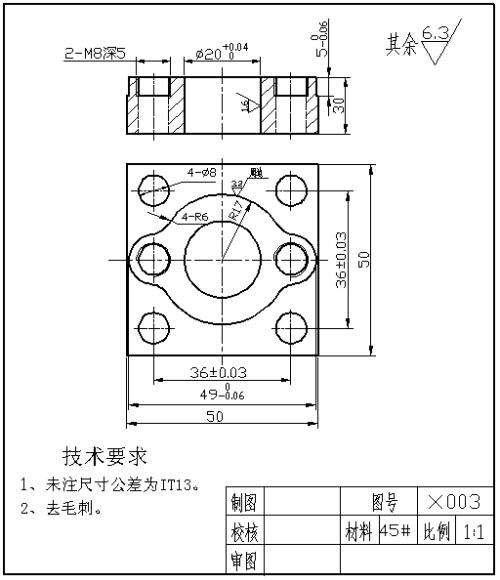

零件工作圖的繪制步驟

1. 分析零件，確定加工方案。

2. 確定繪圖比例和圖幅，畫圖框線、主要視圖的定位線。

3. 檢查修正底稿，無誤后加深全部圖形，畫剖面線。

4. 畫尺寸界線、尺寸線和尺寸箭頭，注寫尺寸數值和技術要求。

5. 填寫標題欄，校核，完成零件工作圖。

制作工具圖紙是數控加工中心生產訂單的準備，制圖的精良與否直接影響了加工的實際效率，如果您對數控加工中心零件繪圖方面存在疑問歡迎您與我們聯系，成海機床將竭誠為您解答。
