立式加工中心裝配第四軸時需要工作臺？

我們平時見到的加工中心機型大都以立式為主。立式加工中心的加工過程更為直觀，方便監測整個加工過程。因此多軸聯動技術在立式加工中心上可以得到很好的體現。四軸加工中心簡單來說就是在X、Y、Z三個直線運動軸的基礎上，添加了旋轉的加工軸來實現工件的旋轉加工的目的。因此承載工件的工作臺與普通立式加工中心是有區別的。

四軸加工中心要選擇可回轉的工作臺來進行加工操作?；剞D(zhuǎn)工作臺，即帶有可轉動的臺面、用以裝夾工件并實現回轉和分度定位的加工中心附件，一般于用來承載工件的過橋板連用?；剞D(zhuǎn)工作臺是四軸加工中心非常重要的部件，用于加工有分度要求的孔、槽和斜面，加工時轉動工作臺，可以用來切削圓弧面或者圓弧槽。

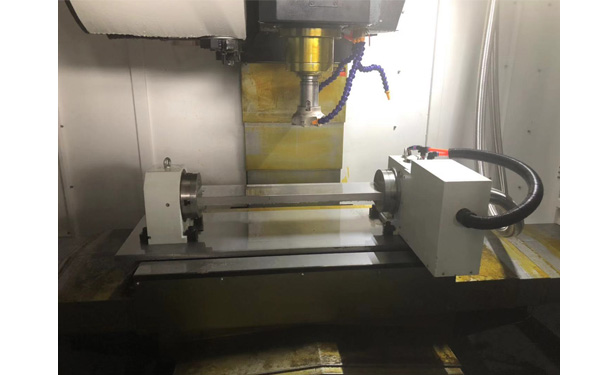

立式回轉工作臺是四軸數控加工中心乃至數控銑床理想的配套附件。主軸以水平方式安裝于主機工作臺上，用作主機的第四軸。在數控系統控制下完成各種分度回轉工作。工作臺上可以安裝板、盤或其他形狀比較復雜的工件。

回轉工作臺可利用加工中心的兩個控制坐標，來控制轉臺的回轉和傾斜，也可直接利用本轉臺的配套數控裝置與加工中心聯接完成所需的工作循環。

四軸加工中心的加工能力更為全面高效，立式在添加四軸工作臺的基礎上可以完成更為高效的旋轉加工。
