成海xk6132數控銑床編程學習簡單,工件加工精度高,大眾數控銑床價格,產品質保2年,免費提供編程實例培訓,2024廠家數控銑床價格讓利進行中...?152 6322 3118

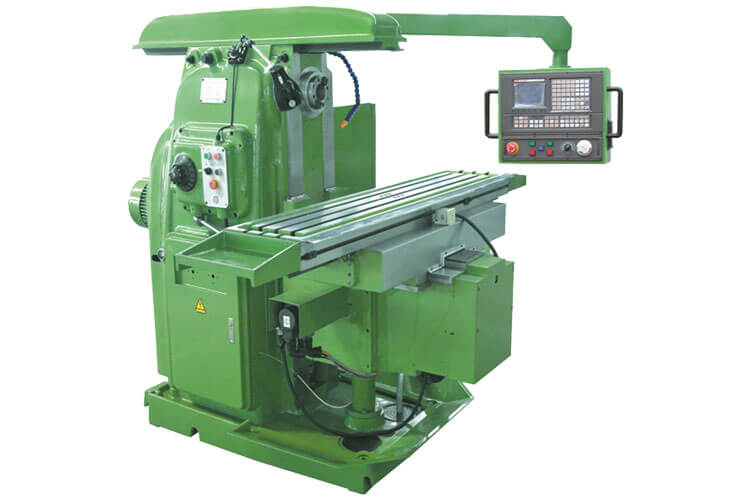

XK6132數控銑床俗稱數控XK6132臥式升降臺銑床，它是由X6132臥式銑床加數控系統而來?？筛鶕?jù)客戶的實際加工需求，配置了先進的數控系統(OSP-U10M、SIEMENS802D、FANUC0i、華中I號等)實現三座標三聯動，并可根據用戶要求提供第四坐標(配置煙臺產TK13250數控轉臺)，完成直線、斜線、曲線輪廓等銑削加工。
XK6132數控銑床技術參數
項目名稱 單位 XK6132參數| 工作臺 | 工作面積（寬×長） | mm | 320 X 1320 |
| T 型槽數目 | 3 | ||
| T 型槽寬度 | mm | 18 | |
| T 型槽間距 | mm | 70 | |
| 工作臺承重 | kg | 500 | |
| 行程 | X 向（工作臺縱向） | mm | 800 |
| Y 向（滑座橫向） | mm | 350 | |
| Z 向（升降臺垂向） | mm | 280 | |
| 主軸 | 錐孔 | IOS 50(7:24) | |
| 轉速范圍 | r/min | 30-1500 | |
| 轉速級數 | 級 Step | 18 | |
| 床身垂直導軌至工作臺中心的距離 | mm | 225-505 | |
| 主軸中心至工作臺面的距離 | mm | 20-370 | |
| 進給 | 工作臺快速進給速度X/Y/Z | mm/min | 6000/3000/6000 |
| 工作臺進給移動速度范圍X/Y/Z | mm/min | 6-3200/3-1600/6-3200 | |
| 電動機 | 主軸電機功率 | kw | 7.5 |
| 進給電機功率 | kw | 1.5 | |
| 精度 | 定位精度 | mm | 0.02 |
| 重復定位精度 | mm | 0.015 | |
| 其他 | 機床外形尺寸（長×寬×高）約 | m m | 2000x2060x1965 mm |
| 機床重量 | kg | 2800 |
成海xk6132數控銑床主要特點
1.主傳動系統為7.5Kw的交流電動機通過彈性連軸器驅動主傳動箱，主傳動箱內有三組滑移齒輪,液壓預選變速機構推動各滑移齒輪,組成18種轉速,再傳到銑頭上的主軸，主傳動箱內有電磁制動器,主軸制動迅速平穩。
2.XK6132數控銑床采用側掛式電柜和吊掛式操縱站，機電一體，整體裝運，安裝方便，集中操縱但能又多位置操作。
3.銑頭上的臥式主軸，有符合國際標準的(ISO)No.50錐孔，可安裝標準的銑刀或銑夾頭。
4.進給系統X、Y、Z三個座標的進給，都是由交流伺服電機驅動的。電機通過同步齒形帶驅動滾珠絲杠，從而使部件沿導軌移動。伺服電機及其相應的速度控制單元和用于位置檢測的脈沖編碼器等均受控于數控系統;以完成各種進給運動。同步齒形帶可張緊以減少傳動間隙，噪聲亦可降低。XK6132數控銑床垂向電機是帶制動器的，當斷電時，垂向剎緊，以防止升降臺因自重而下滑。
5.XK6132數控銑床刀柄采用標準XT50形式，可與我公司生產的萬能銑床刀柄通用。節省刀柄采購費用。
6.潤滑系統。
