你也能成維修大師！加工中心主軸故障常見故障及排除方法

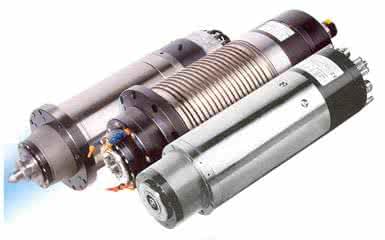

主軸可以說是加工中心最重要的機械部件之一，日常的高速加工作業對機床主軸系統的要求不僅有轉速高、輸出扭矩和功率大的要求，還要求具有較高的主軸回轉精度和在高速運轉中保持具有良好的剛度、抗震性以及熱穩定性。但是在加工過程中，由于操作不當?shù)仍驎?dǎo)致數控機床主軸發生故障。下面成海小編就來介紹一下加工中心主軸的故障分析與維修方法。

故障一：主軸無制動

1、制動電路異?；驈?qiáng)電元器件損壞，檢查橋堆，熔斷器，交流接觸器是否損壞；檢查強電回路是否斷路。

2、制動時間不夠長，調整系統或變頻器的制動時間參數。

3、系統無制動信號輸出，更換內部元器件或送廠維修。

4、變頻器控制參數未調好，查閱變頻器使用說明書，正確設置變頻器參數。

故障二：不帶變頻的主軸不轉

1、機械傳動故障引起，檢查皮帶傳動有無斷裂或者機床上是否掛了空擋。

2、供給主軸的三相電源缺相或反向，需要對電源進行檢查。

3、電路鏈接錯誤，認真參閱電路連接手冊，確保連線正確。

4、系統無響應的主軸控制信號輸出，用萬用表測量系統信號輸出端，如無主軸控制信號輸出，則需要更換相關IC元器件或送廠維修。

5、系統有響應的主軸控制信號輸出，但電源供給線路及控制信號輸出線路存在短路或元器件損壞，用萬用表檢查系統與主軸電機之間的電源供給回路，信號控制回路或元器件損壞。用萬用表檢查系統與主軸電機之間的電源供給回路，信號控制回路是否存在短路，檢查交流接觸器、直流繼電器是否有損壞等。

故障三：帶變頻器的主軸不轉

1、機械傳動故障引起，檢查皮帶傳動有無斷裂或機床是否掛了空擋。

2、供給主軸的三相電源缺相，檢查電源，調換任何兩條電源線。

3、數控系統的變頻器控制參數未打開，查閱系統說明書，了解變頻參數并更改。

4、系統與變頻器的線路連接錯誤，查閱系統與變頻器的連線說明書，了解變頻參數并更改。

5、模擬電壓輸出不正常，用萬用表檢查系統輸出的模擬電壓是否匹配。

6、強電控制部分短路或元器件損壞，檢查主軸供電這一線路各觸點連接是否可靠，線路是否有短路，直流繼電器是否損壞，保險管是否燒壞。

故障四：不帶變頻的主軸轉速不受控

1、連接線路故障，若系統有換擋控制信號輸出，則檢查各連接線路是否存在短路或接觸不良，檢查直流繼電器或交流接觸器是否損壞。

2、主軸電機損壞或短路，檢查主軸電機。
