讓加工中心實現五軸聯動的AC軸功能介紹

最近十年由于國家對機械加工行業的大力扶植和制造行業的帶動，數控機床產業得到了快速發展。大型、高速、高精已經數控機床領域的成為代名詞，加工中心的配套關鍵部件的科技含量也越來越高，從傳統的直線軸加工轉向五軸聯動旋轉加工。

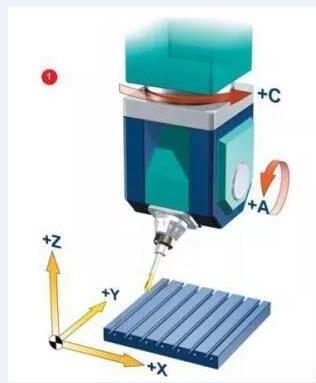

加工中心都具有X、Y、Z三個直線運動坐標軸，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工。隨著多軸聯動技術的不斷應用，在三軸加工的基礎上添置了A、C兩個旋轉軸來完成五軸加工。我們把圍繞著五軸加工中心X軸做旋轉運動的軸，定義為A軸。五軸加工中心的工作臺上都設有一個回轉軸，這個回轉軸圍繞著Z軸做旋轉運動，我們定義為C軸。A旋轉軸的工作范圍是+30度至-120度；C旋轉軸的工作范圍是360度回轉。A旋轉軸和C旋轉軸組合的五軸加工中心。

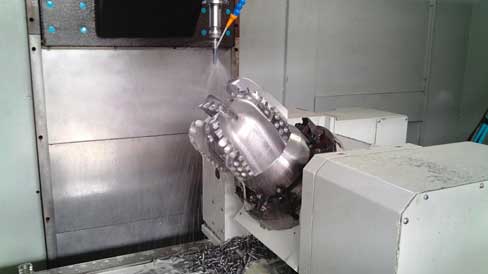

五軸加工實拍

A旋轉軸和C旋轉軸一般最小分度值為0.001，這樣可以加工除了安裝面的其它面。在AC兩軸的旋轉參與下可進行加工傾斜面、傾斜孔等復雜工序加工。A旋轉軸和C旋轉軸可以和X、Y、Z直線三軸做五軸聯動加工用來切削復雜的曲面工件，當然要完成復雜的加工工序需要數控系統、伺服電機系統和軟件相互配合支持才行。

一般情況下具有AC旋轉軸的五軸加工中心工作臺設置不會太大，工作臺承重也較小。特別是當A旋轉軸回轉到90度時或者大于90度時，加工工件時會給工作臺帶來很的承載力矩。

加工中心結構更簡單、主軸剛性更好、制造成本更低是將會是未來五軸加工中心發展的大方向。
